【PR】モーターコアの費用相場は?
コストダウンを提案してくれるメーカーにも迫る
モーターコアの費用は、形状やサイズによって大きく異なります。そのためネット上に費用相場が記載されているサイトは存在しません(2022年4月調査時点)。しかし、このサイトでは「モーターコアの費用相場が知りたい!」という気持ちにお応えするべく、モーターコアメーカーに取材を行いました。
ご協力いただいたのは、コストダウンの提案を積極的に行う株式会社 飯島精機です。費用相場の他、飯島精機のコストダウンの秘訣についてもまとめているので、ぜひチェックしてみてください。
一般的なモーターコアの費用
モーターコアの目安となる費用を紹介します。ただし、この費用はシンプルな形状の場合の費用です。形状やサイズ、厚さ、数量によって大きく異なりますので、正式な費用は必ず各モーターコアメーカーへお問い合わせください。また、各費用は、t=0.5mmの材料を20mm近く積層した場合の事例となっています。
試作:ワイヤー放電加工による接着積層の場合
- 5個前後(φ30近辺)…1~5万円
- 30個前後(φ30近辺)…1~3万円
- 2個前後(φ80近辺)…5~10数万円
- 1個前後(φ100近辺)…10数万円~
- 1個前後(φ300近辺)…100数万円~
試作または少量産:プレス金型単発によるダボ積層の場合
- 50個~(φ30近辺)…1,000円~(別途金型費用:50万円~)
- 30個~(φ80近辺)…3,000円~(別途金型費用:1~3万円)
- 20個~(φ80近辺)…5,000円~(別途金型費用:150万円~)
- 1個~(φ100近辺)…20,000円~(別途金型費用:300万円~)
少量産~量産:プレス順送金型によるダボ積層の場合
- 1000個~(φ30近辺)…100円~(別途金型費用:200万円~)
- 1000個~(φ80近辺)…500円~(別途金型費用:500万円~)
- 500個~(φ100近辺)…700円~(別途金型費用:600万円~)
決して安くはないモーターコアですが、工法や材質、図面を変更することでコストダウンできる場合もあります。そこでこのページでは、積極的にコストダウン提案をしてくれる株式会社 飯島精機が行った、コストダウン事例を解説します。現状よりもコストを抑えられる可能性もあるので必見です!
飯島精機でコストダウンにつながった事例を紹介
①【試作品】金型を製作しない工法でコストダウン&短納期に
お客様の要望・課題
モーターコアの試作において、プレス加工及びプレス金型の製造の要望がありました。
提案内容
金型製作は非常に高額になるため、プレス金型を製造しない、ワイヤーカットでの試作加工を提案。お客様は精度よりも形状の確認や短納期を優先していたので、すぐに試作加工を実施できるワイヤーカットで、希望された同様の形状を加工しました。
提案結果
試作金型が不要となり、コストダウンにつながったことはもちろん、短納期での対応を実現しています。
コストダウン&短納期に繋がる
飯島精機では、希望のコストや数量、納期、精度などをお客さんに徹底してヒアリング。QCDの優先度を見極めて適切な加工を選択しています。
例えば、製作する数量が少ない場合、ワイヤー放電加工や接着積層でコストダウンと納期の短縮が可能。
金型が必要な場合であっても、飯島精機では所有している標準のベース金型を利用できるので、金型を全て製作する必要がありません。形状確保に必要なパンチ、ダイスに関連する部分のみの製作で済むため、金型費用の削減に繋がります。
②【量産品】複数金型の統一でコストがほぼ半減!
お客様の要望・課題
類似製品が2種類あり、1製品につき1つの金型が必要で、それぞれに金型製作費がかかるという課題がありました。また、1つの金型から1つの製品しか生産できなかったため、加工コストもかかり、結果的に製品コストが増加してしまうことが問題でした。
提案内容
金型部品を入れ替えるだけで対応可能な、「2個取り共通型」に変更する提案。
提案結果
類似品の製作を、共通型と一部の金型部品の入れ替えで対応したことで金型製作コストがほぼ半減。また、1つの金型で製品を2個取りするように設計変更したことで、プレス機1台での量産対応が可能に。生産性がアップしたことで、製品のコストダウンにつながったということです。
コストダウンにつながる!
量産品のプレス加工の場合は、類似製品が複数ある場合もあります。飯島精機では、2つの型を1つにした、共通型を使用。金型製作費の削減で大幅なコストダウンにつなげています。
また、生産数が増加する場合は、金型の設計から見直しを実施。1度に1個ではなく複数製作できる金型を提案しています。
飯島精機ではこのように、金型の設計からコストダウンにつながる提案をしているので、図面に悩んでいるという方は早めに相談すると良いでしょう。
もっと知りたい!
飯島精機のこと

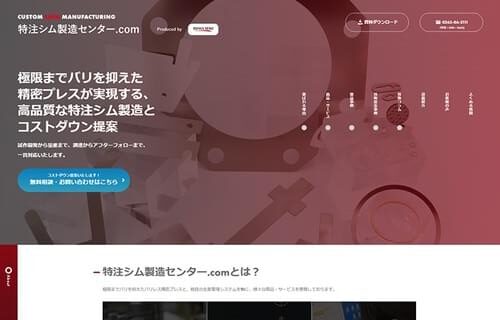

https://www.shim-manufacturing-center.com/
1961年の設立以来、精密プレス加工や金型設計・製造の技術を磨いてきた飯島精機では、試作品1つから量産まで対応しています。
独自の生産管理システムで過去のモーターコア作成データを蓄積し、依頼日当日に加工可否を回答。過去の類似品やリピート品であれば、最短30分でお見積りしてくれます。スムーズな試作開発に大きく貢献してくれるでしょう。
また、量産の要望にはバリが出にくい「バリレス精密プレス」を使用。バリ取りの工数が減少することで短納期を実現しています。お客さんの要望を徹底的にヒアリングして、試作品一つから量産まで臨機応変に対応してくれるので、モーターコア製造のパートナーとして長く付き合うことができるでしょう。
飯島精機の基本情報
会社名 | 株式会社 飯島精機 |
---|---|
所在地 | 長野県上伊那郡飯島町田切1-5 |
電話番号 | 0265-86-2111 |
公式URL | https://www.shim-manufacturing-center.com/ |
